防爆標志說明
本文主要講解全球防爆標志和防爆類型，包括北美分區制防爆標志、歐洲和國際區制防爆標志，它不僅適用于防爆燈具，也適用于其他防爆設備產品。
注：本文由CESP防爆技術中心權威發布，僅供參考，如有聯系請聯系我們。

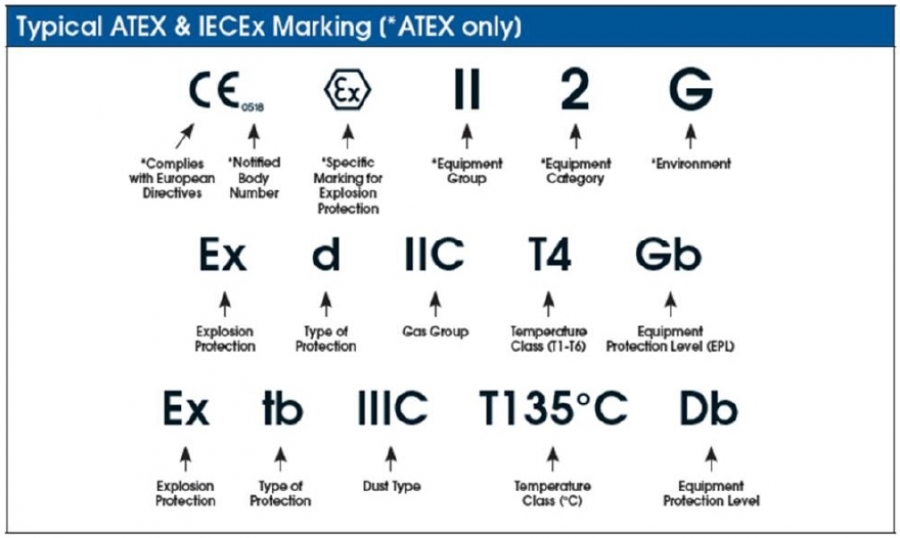

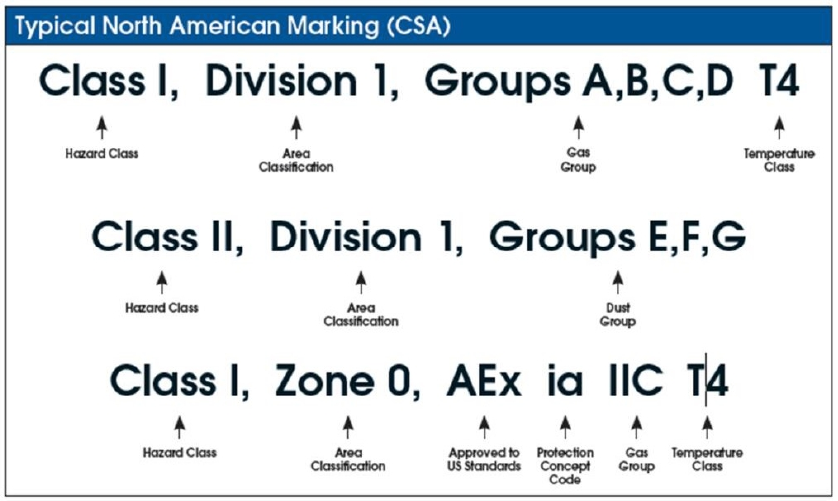

典型的北美標志 (CSA)
?
?
?

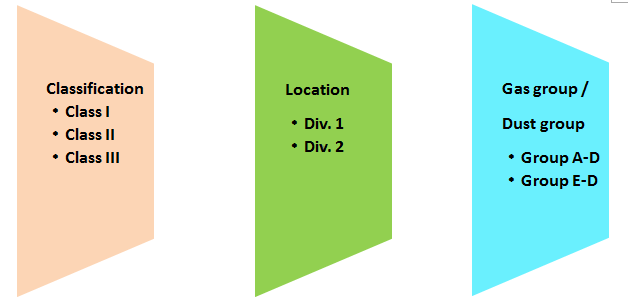

危險場所的定義 - 北美
?
?
?
?
?區域爆炸物分類
|
一級 ·易燃氣體、汽化或液態物質 二級 ·可燃粉塵 |
?
?
?
?
?
?
一級分區/分區區域
爆炸性氣體應用位置對照表
|
第 1 部分 正常環境下的易燃易爆物質，或反復出現 |
0區 在正常環境中長期或連續存在的易燃易爆物質 1區 易燃或易爆物質可能存在于正常環境中 |
|
第 2 部分 易燃或易爆物質在正常環境中極不可能存在 |
2區 易燃或易爆物質在正常環境中極不可能存在 |
?
?
一級分區/區
爆炸性氣體組別分類表
|
第 1 和第 2 部分 |
區域 0、1 和 2 |
|
A（乙炔） |
IIC（乙炔和氫氣） |
|
B（氫） |
|
|
C（乙烯） |
IIB（乙烯） |
|
D（丙烷） |
IIA（丙烷） |
?
?
?
一級分區/區
爆炸性粉塵組別分類表
|
第 1 和第 2 部分 |
20、21 和 22 區 |
|
金屬粉塵 |
IIC（碳塵） |
|
F（碳塵） |
IIB（非導電粉塵） |
|
G（非導電粉塵） |
IIB（非導電粉塵） |
| ? |
IIA（可燃飛行物） |
?
?
?
|
分配 |
||
|
一級 爆炸性氣體 |
D組 |
煤氣（煤礦） |
|
D組 |
丙烷 |
|
|
C組 |
乙烯 |
|
|
B組 |
氫 |
|
|
A組 |
乙炔 |
|
|
二級 爆炸性粉塵 |
E組 |
金屬粉塵 |
|
F組 |
黑木炭/煤炭/焦炭粉塵 |
|
|
G組 |
粒塵 |
|
|
第三類 飛行 |
||
?
?
?
分區系統（Class II & Class III Dust ）
|
防爆型 |
標記 |
地點 |
|
防塵燃? 防塵? 加壓? 加壓? 本質安全? |
DIP NI PX PY PZ IS |
二級 第 1 部分 第 2 部分 第 1 部分 第 2 部分 第 1 部分 |
|
纖維和飛行保護? |
—— |
第三類 第 1 部分和第 2 部分 |
?
?
?
?
?
?
?
|
國際 - 專區 |
|
|
第 I 組 - 煤礦瓦斯環境 |
|
|
第二組 煤礦以外的爆炸性環境 |
IIA丙烷 |
|
IIB 乙烯 |
|
|
IIC 氫氣 + 乙炔 |
|
|
第三組 煤礦以外的爆炸性粉塵環境 |
IIIC 導電粉塵 |
|
IIIB 非導電粉塵 |
|
|
IIIA 易燃飛行物 |
|
?
?
?
|
北美 區域系統 |
ATEX |
IECEx |
ATEX |
運行條件 |
|
Ma |
Ma |
Ma |
M1 |
發生爆炸性環境時設備仍可運行 |
|
Mb |
Mb |
Mb |
M2 |
當存在爆炸性環境時，設備斷電 |
|
Ga |
Ga |
Ga |
1G |
仍在 0/1/2 區運行 |
|
Gb |
Gb |
Gb |
2G |
仍在 1/2 區運行 |
|
Gc |
Gc |
Gc |
3G |
仍在第 2 區運行 |
|
Da |
Da |
Da |
1D |
仍在 0/1/2 區運行 |
|
Db |
Db |
Db |
2D |
仍在 21/22 區運行 |
|
Dc |
Dc |
Dc |
3D |
仍在 22 區運行 |
?
?
?
注：北美賽區系統沒有EPL設備保護等級的概念
區域系統（氣體）
|
防爆型 |
標記 |
設備防護等級 |
|
本質安全“i” 封裝“m” |
Ex?ia Ex?ma |
Ga?Ma Ga?Ma |
|
火焰外殼“d” 本質安全“i” 增加安全“e” 加壓“p” 油浸“o” 封裝“m” 強力填充“q” |
Ex?d Ex?ib Ex?e Ex?px??Ex?py Ex?o Ex?mb Ex?q |
Gb?Mb Gb?Mb Gb?Mb Gb?Mb Gb?Mb Gb?Mb Gb?Mb |
|
本質安全“i” “n”類型 封裝“m” |
Ex?ic Ex?nL?Ex?nA? ExnC?Ex?nR Ex?mc |
GC GC GC |
?
?
區域系統（灰塵）
|
防爆型 |
標記 |
設備防護等級 |
|
外殼“ta”的粉塵點火保護 本質安全“i” 封裝“m” |
Ex?ta Ex?ia Ex?ma |
Da Da Da |
|
隔爆外殼“tb” 本質安全“i” 加壓外殼“p” 封裝“m” |
Ex?tb Ex?ib Ex?p Ex?mb |
D b D b D b D b |
|
外殼“tc”的粉塵點火保護 本質安全“i” 封裝“m” |
Ex?tc Ex?ic Ex?mc |
Dc Dc Dc |
?
?
?
|
區域系統組 II |
分區系統 I 類 |
最大 表面溫度/?C |
|
T1 |
T1 |
450 |
|
T2 |
T2 |
300 |
|
T2A |
280 |
|
|
T2B |
260 |
|
|
T2C |
230 |
|
|
T2D |
215 |
|
|
T3 |
T3 |
200 |
|
T3A |
180 |
|
|
T3B |
165 |
|
|
T3C |
160 |
|
|
T4 |
T4 |
135 |
|
T4A |
120 |
|
|
T5 |
T5 |
100 |
|
T6 |
T6 |
85 |
注意：最大。區域組 I 的表面溫度為 150 ?C 或 450 ?C。
